頂板離層儀

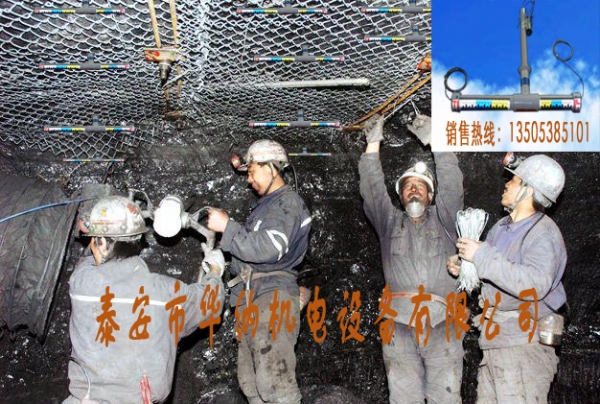

1.1.1頂板離層儀的安裝方法、步驟標準

鉆孔：采用B19（B22）中空六方接長式鉆桿、F28mm或F30mm鉆頭用錨桿機在巷道中線處打垂直鉆孔，沿巖頂掘進時鉆孔深度6m，沿煤頂掘進時鉆孔深度打設8m。

深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后,用手拉一下鋼繩，確認錨固器已固定住。深部基點安裝必須與該巷道打設錨索的長度一致。

淺部基點：用安裝桿推入淺部基點錨固器至2.3m處，抽出安裝桿后，用手拉一下鋼繩，確認錨固器已固定住。

孔口套管：安裝孔口套管。

對準刻度：將A刻度（淺部基點刻度）墜與孔口套管下邊緣對齊，將其繩卡卡死并截去多余鋼繩；將B刻度（深部基點刻度）墜與A刻度墜下邊緣對齊，將其繩卡卡死并截去多余鋼繩。

初讀數：記錄初讀數。

1.1.2頂板離層儀的安裝位置、安裝標準、觀察頻度、數據處理標準

安裝位置：

采用錨網支護的巷道、硐室和需要觀測頂板離層的巷道必須按要求安裝頂板離層儀。

頂板離層儀必須安設在巷道跨度最大處的頂板中央較完整的區域。

（1）沿頂掘進的煤巷,地質條件無變化時，頂板離層儀間距50米。

（2）沿底板掘進的煤巷,地質條件無變化時，頂板離層儀間距30米。

（3）交岔點巷道：

1）平交：巷道中線交叉點和距各支巷交接口5米頂板處均安裝巷道頂板離層儀，共4個。

2）立交：上部巷道在巷道交叉點和距巷道交叉口5米頂板處均安裝頂板離層儀，下部巷道距交叉口前后10米范圍內套棚支護。

（4）通過地質構造帶的巷道：

通過斷層時，在斷層的上下盤距離斷面前后10米處各安裝一個頂板離層儀；通過陷落柱時，陷落柱與正常區域的交接面及其前后10米各安裝一個頂板離層儀。

隊組進行頂板離層監測，并用記錄牌板顯示，直接讀取錨固區內、外頂板的離層儀值。
